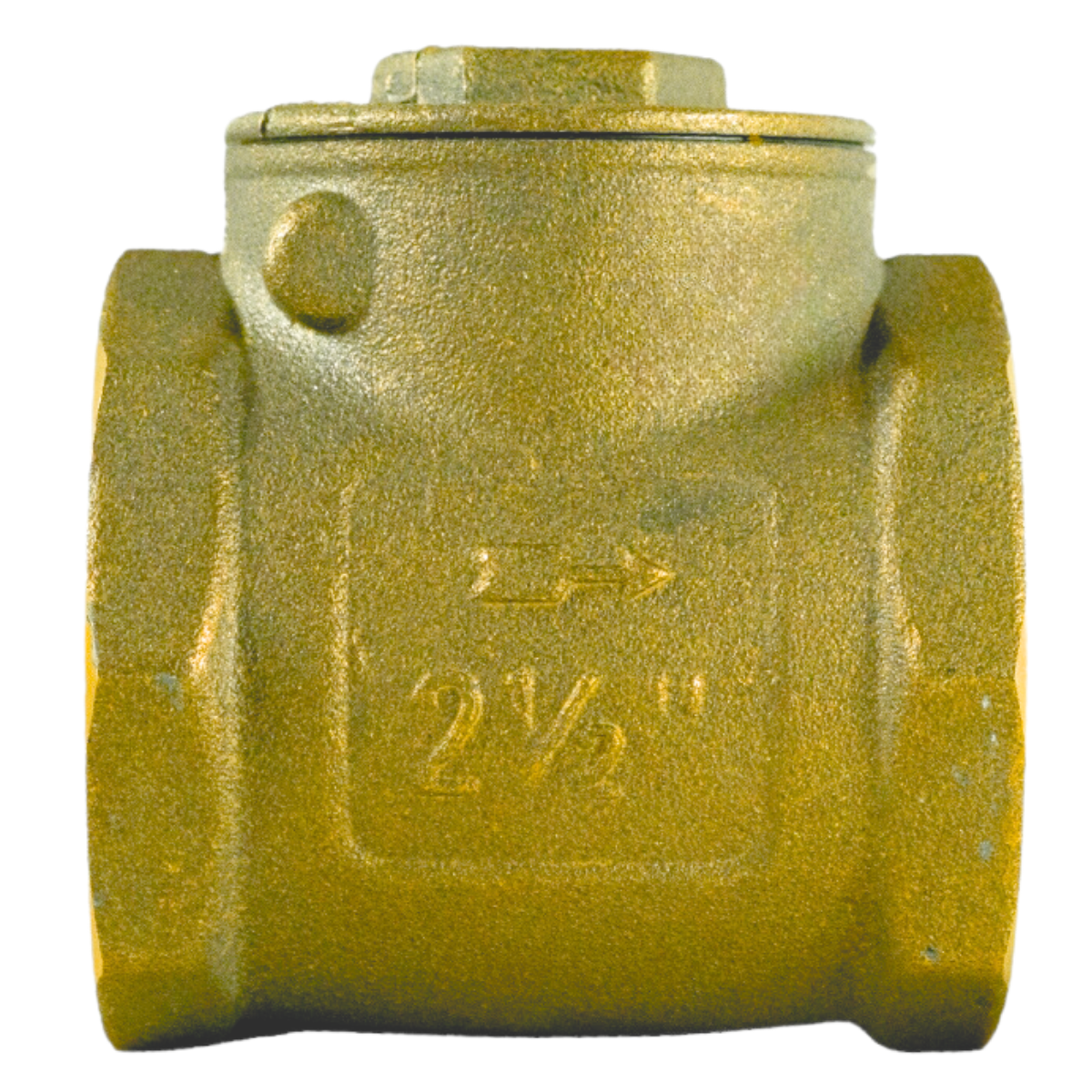

Válvula de Retenção Horizontal 2.1/2" Polegadas
O que é?
A Válvula de Retenção Horizontal do tipo Portinhola (Swing Check) é projetada especificamente para ser instalada em tubulações horizontais. Ela permite o fluxo em um sentido, e utiliza a pressão do fluido e a gravidade para manter a portinhola aberta. Quando o fluxo cessa ou há tentativa de retorno (refluxo), a portinhola (ou disco) balança e fecha, bloqueando imediatamente a linha.
Com bitola de 2.1/2" (DN65), é fabricada em Latão e possui roscas de conexão no padrão BSP (NBR NM ISO 7-1).
Aplicações:
-
Linhas Horizontais de Sucção e Descarga: Indispensável após bombas centrífugas e em linhas de distribuição de água de grande diâmetro.
-
Prevenção de Refluxo: Utilizada em sistemas onde o peso da coluna d'água pode causar danos a equipamentos.
-
Sistemas de Incêndio e Irrigação: Aplicada em seções horizontais de tubulações que requerem fluxo unidirecional.
Vantagens:
-
Ideal para Fluxo Horizontal: O mecanismo de portinhola é o mais indicado para instalações horizontais, pois causa menor perda de carga que o modelo de mola em altas vazões.
-
Construção Robusta: Fabricada em Latão, oferece excelente durabilidade e resistência à corrosão, suportando temperaturas de trabalho de -20°C a 120°C.
-
Acionamento Simples: O fechamento é automático e passivo, garantido pelo peso do disco e a pressão de retorno do fluido.
-
Conexões de Grande Diâmetro: O tamanho de 2.1/2" (DN65) é adequado para sistemas de média a grande vazão.
| Características | Descrição |
|---|---|
| Referência / Bitola | 473 / 2.1/2" (65 mm) - Bitola nominal DN65. |
| Material do Corpo | Latão - Corpo Monobloco em Latão. |
| Tipo de Válvula | Portinhola (Swing Check) - Indicada para instalação horizontal. |
| Material de Vedação | Teflon (PTFE) - Vedação da sede/portinhola |
| Classe de Pressão (PN) | PN16 - 16 bar ou 16 kgf/cm² (Padrão de mercado). |
| Conexão | Rosca BSP (Fêmea) - Padrão NBR NM ISO 7-1. |
| Temperatura de Trabalho | -20°C a 120°C - Faixa operacional. |
| Comprimento (L) | 124 mm - Comprimento total do corpo. |
| Altura (H) | 80 mm - Altura total do corpo. |
| Passagem Interna (DI) | 60 mm - Diâmetro interno efetivo. |
| Espessura da Parede (B) | 19 mm - Espessura da seção roscada. |
| Peso Líquido | ± 2,000 kg - Estimativa de mercado (Válvula de Retenção Horizontal 2.1/2" Latão). |
