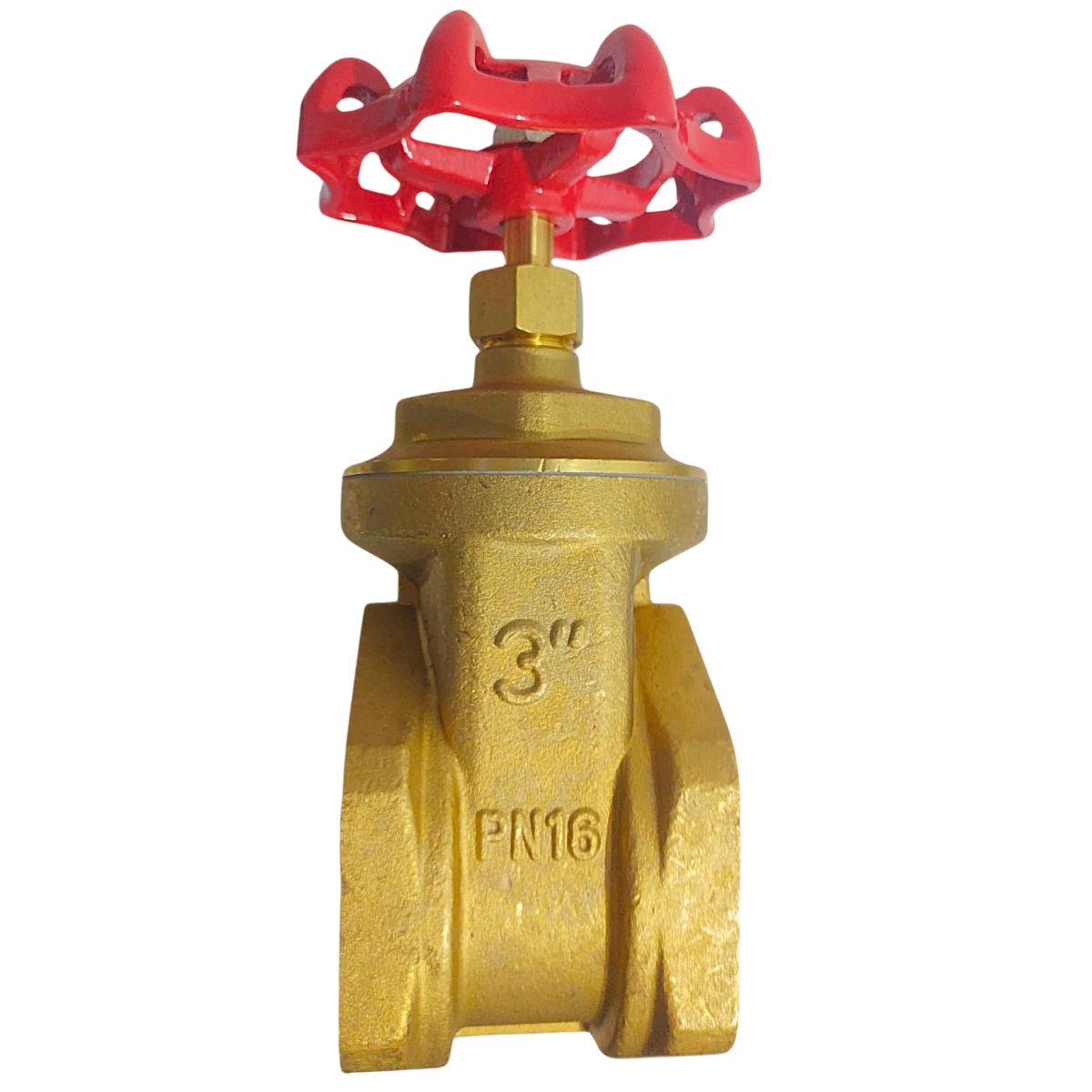

Registro de Gaveta Latão Bruto 3 Polegadas
O que é?
O Registro de Gaveta Bruto (Ref: 17806) é uma válvula de seccionamento de grandes dimensões, com bitola de 3 polegadas (DN80). Sua finalidade é o bloqueio ou liberação total e imediata do fluxo em tubulações de alta vazão e pressão, sendo um componente crítico em grandes redes hidráulicas.
A válvula é fabricada com corpo em Latão Monobloco e classificada como PN16, indicando alta robustez. Para garantir a vedação estanque em sua passagem livre de 65 mm, utiliza-se uma sede em Teflon (PTFE).
Aplicações:
-
Sistemas de Combate a Incêndio: Fundamental em linhas tronco (principais) de sistemas de hidrantes ou sprinklers de grande porte, garantindo a capacidade de isolar grandes seções da rede para manutenção ou controle de emergência.
-
Redes de Distribuição Primária: Uso comum em grandes ramais de distribuição de água em indústrias, shoppings, hospitais e edifícios de múltiplos pavimentos.
-
Ambientes de Alta Exigência: Devido ao material em Latão e à ampla faixa de temperatura de trabalho (de -20°C a 120°C), é adequada para fluidos com variações térmicas ou em ambientes semi-industriais.
Vantagens:
-
Capacidade Máxima de Fluxo: A bitola de 3" com passagem livre (DI) de 65 mm permite a máxima vazão para redes de grande diâmetro.
-
Estrutura Industrial: O corpo em Latão Monobloco, a classificação PN16 e os componentes internos robustos proporcionam uma vida útil longa, respaldada pela garantia de 5 anos.
-
Padrão de Conexão: As roscas de conexão seguem o padrão BSP (NBR NM ISO 7-1), facilitando a instalação e a compatibilidade em projetos de engenharia.
-
Fechamento Confiável: A vedação em Teflon (PTFE) assegura um fechamento firme e minimiza a necessidade de reparos em caso de interrupção do fluxo.
| Características | Descrição |
|---|---|
| Referência / Bitola | 17806 / 3" (80 mm) - Bitola nominal DN80. |
| Classe de Pressão | PN16 - 16 kgf/cm² (Pressão Nominal). |
| Material do Corpo | Latão Monobloco - Haste em Latão e Volante em Aço. |
| Vedação | Teflon (PTFE) - Vedação da sede. |
| Conexão | BSP (NBR NM ISO 7-1) - Rosca de entrada e saída. |
| Temperatura de Trabalho | -20°C a 120°C - Faixa operacional. |
| Peso Líquido | ± 3,500 kg (3.500 gramas) - Estimativa baseada em latão 3" PN16 de mercado (média entre 2,2 kg e 4,5 kg). |
| Passagem (DI) | 65 mm - Diâmetro Interno Efetivo do Fluxo. |
| Comprimento da Rosca (M) | 20 mm - Profundidade da rosca de conexão. |
| Largura do Corpo (B) | 74 mm - Distância entre os centros das conexões (Largura do corpo). |
| Altura Total (H) | 160 mm - Altura do centro da linha ao topo (volante fechado). |
| Diâmetro do Volante (T) | 120 mm - Diâmetro total do volante de acionamento. |
