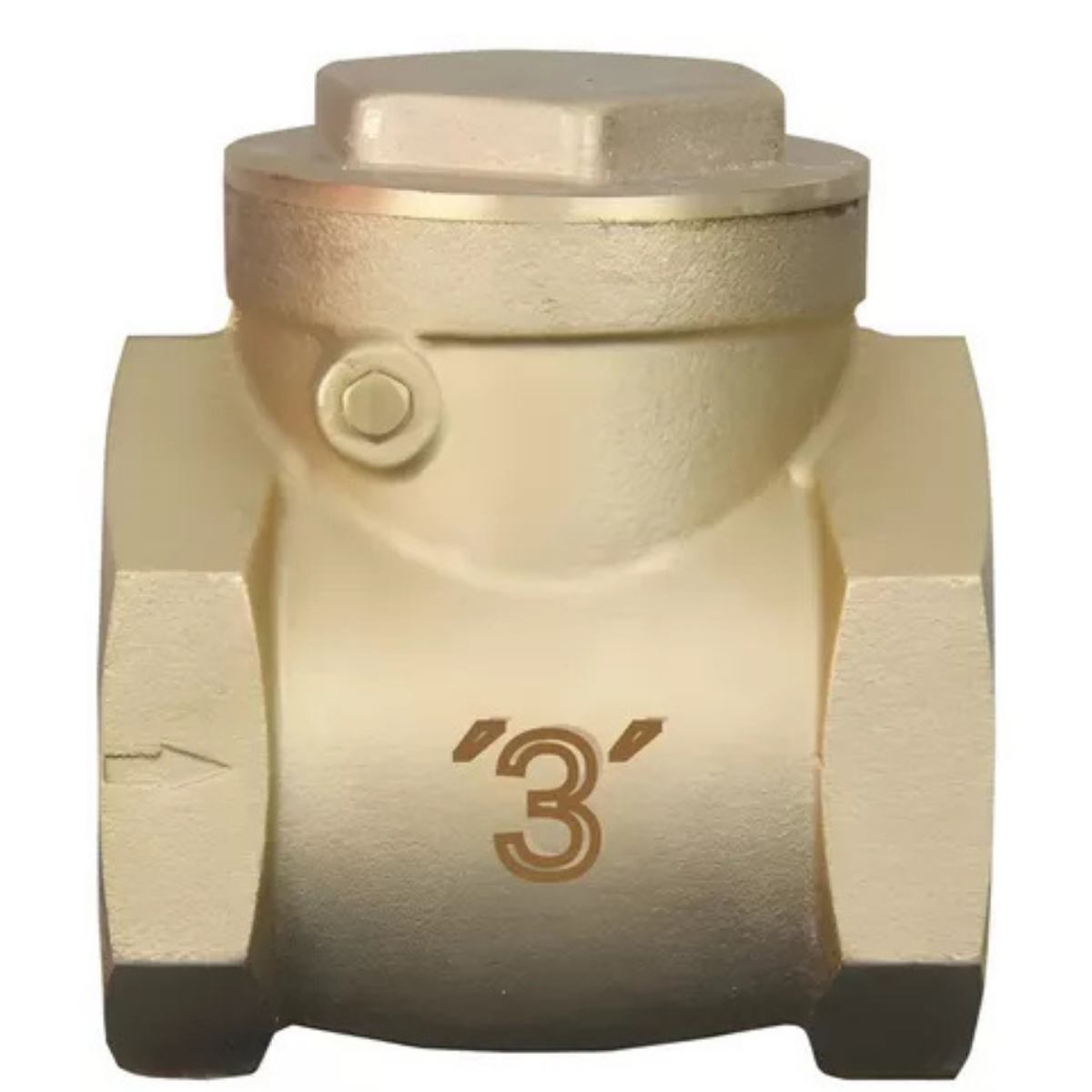

Válvula de Retenção Horizontal 3 Polegadas Latão
O que é?
A Válvula de Retenção Horizontal com Portinhola é um dispositivo de segurança que permite o fluxo de fluidos em apenas uma direção, impedindo o retorno (refluxo) da água na tubulação. Este modelo é do tipo Portinhola (Swing Check), onde um disco articulado se abre com a pressão do fluxo e se fecha automaticamente com a gravidade ou a contrapressão, assegurando a estanqueidade.
É fabricada em Latão (Latão/Bronze) e projetada para instalação em linhas horizontais, sendo essencial em sistemas de bombeamento de grande porte (bitola de 3").
Aplicações:
-
Sistemas de Bombeamento: Instalada na linha de recalque (saída) de motobombas para proteger o equipamento contra o golpe de aríete e o retorno da água, que pode danificar a bomba.
-
Redes de Distribuição: Usada em qualquer ponto da rede hidráulica para garantir que a água flua unidirecionalmente, especialmente em linhas principais ou em seções que alimentam reservatórios.
-
Sistemas de Incêndio: Aplicação comum após as bombas de incêndio para prevenir o retorno da água para a cisterna ou reservatório de sucção.
Vantagens:
-
Proteção Contra Refluxo: Essencial para evitar o esvaziamento da tubulação e proteger bombas e equipamentos contra danos causados pelo retorno súbito da coluna d'água.
-
Baixa Perda de Carga: O design de portinhola (articulado) oferece baixa resistência ao fluxo quando totalmente aberta, minimizando a perda de pressão.
-
Material Durável: Construída em Latão, proporciona alta resistência à corrosão, sendo ideal para uso contínuo em sistemas de água.
-
Indicação de Fluxo: Possui seta indicativa no corpo para garantir a correta instalação e direção do fluxo.
| Características | Descrição |
|---|---|
| Referência / Bitola | 17923 / 3" (80 mm) - Bitola nominal DN80. |
| Material do Corpo | Latão - Material de alta resistência. |
| Classe de Pressão (PN) | PN16 - 16 bar ou 16 kgf/cm² (Padrão de mercado). |
| Tipo de Válvula | Portinhola (Swing) - Indicada para instalação horizontal. |
| Conexão | Rosca BSP (Fêmea) - Padrão NBR NM ISO 7-1 entrada e saída |
| Passagem Interna (DI) | 70 mm - Diâmetro Interno Efetivo do Fluxo. |
| Comprimento (L) | 137 mm - Comprimento total do corpo da válvula. |
| Altura (H) | 91 mm - Altura total do corpo da válvula. |
| Espessura do Corpo (B) | 20 mm - Largura ou detalhe dimensional do corpo. |
| Peso Líquido | ± 2,300 kg - Estimativa de mercado (Válvula de Retenção 3" Latão). |
| Material de Vedação | Teflon (PTFE) - Vedação da sede/portinhola |
